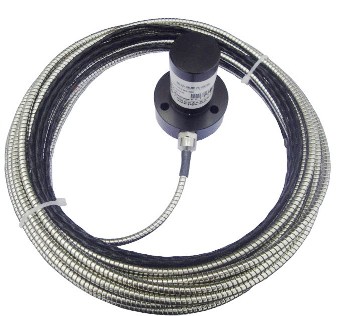

JX60-9268系列振动速度传感器 |
<
返回上一页> |
概述 可用于测量轴承座、机壳或结构的振动。这种传感器测量的振动是相对于自由空间的绝对振动,其输出电压与振动速度成正比,故又称速度式振动传感器,也可以把速度量经过积分转换成位移量再予处理。这种测量可对旋转或往复机械的综合工况进行评价,它直接安装在机器外部,故使用维护极为方便。技术参数 1、基本测试条件 温度:20℃±5℃ 相对湿度:≤80% 周围无强电磁场干扰 2、频率响应 JX60-9268: 10Hz~1000Hz (-3dB) JX60-9268H: 5Hz~1000Hz (-3dB) JX60-9268V: 5Hz~1000Hz (-3dB) 3、灵敏度: 285mV/mm/s±5%(在80Hz,速度为10mm/S情况下测定)。 4、幅值线形度:<3% 5、横向灵敏度比:<5% 6、使用温度范围:-30℃~100℃;-30℃~200℃(高温型) 7、最大可测位移: 1mm(单峰值) 8、工作方向 规定以以传感器安装面在下方时为0º JX60-9268型: 0º ±100º (通用型) JX60-9268E型: ±90º ±2.5º (水平型) JX60-9268V型: ±0º ±2.5º (垂直型) 9、输出电阻: ≤ 1KΩ 10、绝缘电阻: >2MΩ 11、输出极性: 为浮地输出。 当传感器底座受一冲击力时,1#芯输出为(+),2#芯输出为(-)。接入示波器,1#芯接芯极,2#芯接地,示波器显示第一峰向上。 12、重量300g 13、外型尺寸Φ58×78mm 注意事项 1、传感器在运输及安装过程中,应尽量避免不必要的振动和冲击,尤其避免横向振动和冲击。 2、传感器输出插座为2芯,输出端为浮地,对外壳绝缘。 3、注意传感器工作方向不要安装错误。 |
|
