JX5676两线制振动温度变送器
< 返回上一页>

概述:
    两线制变送器采用标准4~20mA直流电流来传输模拟量。两线制有以下优点:电流本身为变送器供电;电流信号不容易受干扰;电流源内阻无穷大,导线电阻串联在回路中不影响测量精度;使用双绞线上可以传输数百米。我公司研制的JX56系列变送传感器易于使用,方便接入PLC、DCS、记录仪等数据采集设备,具有体积小、质量轻、稳定可靠等多项优越的性能。
    JX5676两线制振动温度变送器具有绝对振动测量和温度测量功能。变送器的振动测量元件由地震块、弹簧、测量线圈、永久磁铁等组成。变送器外壳振动时,测量线圈在磁场中产生移动,测量线圈输出一个与振动速度成正比的电压信号,变送器后续电路将该信号进行滤波、运算处理后再经V/I变换输出。变送器的温度测量元件是一颗铂热电阻,它封装在变送器底部的安装螺杆中。

应用范围:
     JX5676两线制振动温度变送器广泛应用于电力、钢铁、石化等行业的风机、水泵、压缩机、汽轮机等旋转机械和其它设备的绝对振动和温度测量。对于大多数设备,转子振动会通过轴承部分传递到机壳,JX5676两线制振动温度变送器测量设备机壳振动,采用水平或垂直方向安装在轴承座上。JX5676两线制振动温度变送器集成了温度测量功能,可以测量轴承座表面的温度。应用JX5676两线制振动温度变送器是一个经济、优质的方案。

技术指标:
   振动测量:
       振动速度量程:0~20mm/s rms,最大可选0~50mm/s;
       振动位移量程:0~200μm EQ p-p,最大可选0~500μm。
       频率范围:10~1000Hz
       测量方向:水平或垂直
       横向灵敏度:≤10%
       可承受最大冲击:50g峰值加速度
   温度测量:
       温度测量量程:-25~+125℃,可按要求定制;
       温度测量准确度:0.5%±2℃。
   供电:+18~+35 V
   输出:4~20mA
   负载:最大可以驱动500Ω负载
   重量:约300g(不含插头)
   外壳材料:不锈钢
   防爆等级:ExiaⅡCT6
   外壳防护等级:IP65

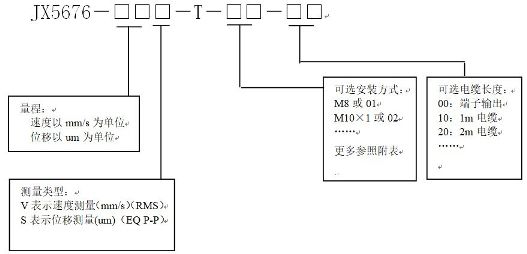

型号规格:

   选型示例
   JX5676-20V-T
   表示:JX5676两线制振动温度变送器,振动测量类型为振动速度量,量程为0~20mm/s rms,温度测量量程为-25~+125℃,安装螺纹为M8,端子输出。

   JX5676-20S-T-02-20
   表示:JX5676两线制振动温度变送器,振动测量类型为振动位移量,量程为0~200um EQ P-P,温度测量量程为-25~+125℃,安装螺纹为M10×1,电缆长度为2m。
