JX5701积分变换器

< 返回上一页>

一、简介
JX5701积分变换器是将加速度传感器信号转换成速度、位移量信号或者将磁电式振动速度传感器信号转换成位移量信号的变换器。符合“ISO2954-1975旋转式和往复式机械的机械振动.对测量振动强度仪器的要求”“GB13824-1992对振动烈度测量仪的要求”的文字描述。
JX5701 积分变换器通常与本公司生产的JX30系列集成加速度传感器、JX32系列压电式加速度传感器、JX60系列振动速度传感器配套使用。还可与其它厂家的加速度传感器或振动速度传感器配接，抗干扰性能强，能长期稳定可靠地工作于恶劣环境中。

二、技术指标
工作电源：供电24Vdc,最大不超过32V；最大工作电流小于80 mA；
外供电源: 变换器可以为需供电的配接传感器提供需要的电源（订货时指定）；
变换精度：优于1%；
频率响应：10Hz～1000Hz，可按订货要求订做；
外形尺寸：78mm(W)×61mm(L)×65mm(H)(底板式安装,与我公司JX20,BN公司3300系列兼容)；90mm(W)×35mm(L)×70mm(H)(导轨式安装,与BN公司3300XL系列兼容)；
安装尺寸：底板安装，51mm×51mm，采用四个M4×12　GB29-76螺栓安装；
导轨安装，可以方便地安装在标准36mm导轨上；
工作温度：-25℃～+85℃。

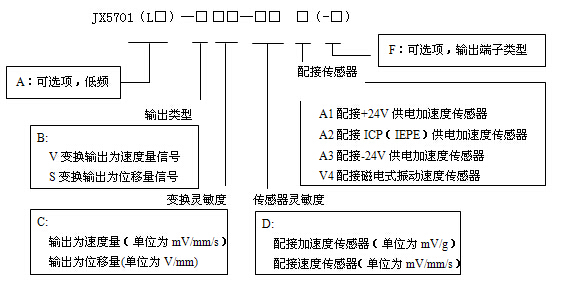

三、选型

<说明书下载>
