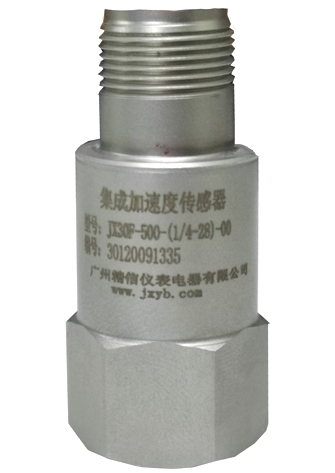

JX30系列集成加速度传感器

< 返回上一页>

JX30系列集成加速度传感器是在一片多晶硅上通过微机械加工出加速度敏感元件，及转换、测量、放大电路组成，因此它属于集成传感器。它可测量从直流到最高2.5kHz 的±1g～±18g 以内的加速度，具有优良的稳定性、可靠性及很强的抗干扰能力。普通加速度传感器，通常需要在标准振动台上进行标定，给使用带来很多不便。这种集成加速度传感器,采用先进的微电子加工技术和电容式测量原理，可获得优良的低频响应，通过重力加速度g就可对传感器进行校准。其内置的自检系统可方便地对传感器是否正常进行自检。

应用范围：
1、设备振动测量：JX30系列集成加速度传感器广泛应用于各行业设备运行状态监测。设备运行时的振动量是估量设备运行是否正常的重要指标。该传感器可以测量从直流到2kHz的振动量，输出信号经滤波、检波，对设备的振动大小给出精确直观的指示。

2、冲击测量：大量应用于汽车安全气囊和安全带系统中。撞车时，传感器受到冲击，能在1 ms内输出一个幅度比例于冲击加速度的脉冲信号，当冲击加速度达到一定值时，该信号将使安全气囊爆发或使安全带锁紧，以保护乘车人的生命。

3、倾斜角测量:当传感器倾斜放置时，传感器的输出为重力加速度在传感器测量轴上的分量，即输出与倾斜角存在反正弦的函数关系。当倾斜角较小时，近似为线性关系。

工作原理

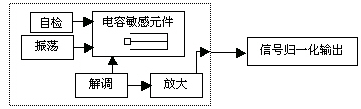

基于电容式测量加速度，其框图如下：

技术指标：
量程：±1g～±18g
非线性：0.2%FS
频响：0～2kHz (-3dB)
温漂：≤0.01%／℃(-20～+85℃)
供电：+12～+24 V,双电源输出类型的需采用双电源供电
可承受最大冲击：10000g
输出：提供1～5V、-5～+5V等多种输出类型供选择。

安装：
用螺栓紧固于被测设备上。

校准：

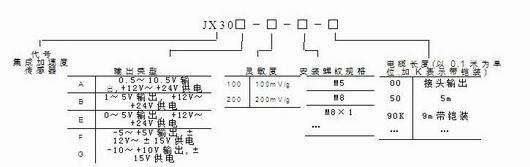

型号规格：

选型示例
JX30-08-02K
表示：JX30系列集成加速度传感器 8g量程，2米电缆带铠装。

<说明书下载>
