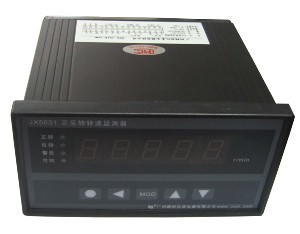

JX5031T03正反转转速监测器

< 返回上一页>

一、概述
   大部分的情况下，旋转机械的轴只朝一个方向进行旋转，一般我们只需监测机器的正向转速就可以了。而对于某些机器的工作，比如在启停机的时候转子朝反方向发生旋转的情况也会发生，这种突发事故会给机器带来极其严重的破坏。因此对这些机器来说，对反转的识别和停车保护同样是转速监测中必不可少的一项。针对不同的旋转机械，应配备不同的全面的监测和保护系统，这样才能有效地保障机器在各种状况下的良好运行，避免可能产生的经济损失。
    正反转转速监测保护仪对机器的轴的反向旋转进行识别和保护，是在对机械的转速监测中同时进行的，它可以接收两路信号提供的相位进行对比而做出方向判断, 也可以仅由一路信号提供的占空比情况做出方向判断。因此它既有转速监测的功能，也有反转判断保护功能，是一台多功能的监测器。
    JX5031T03正反转转速监测器应用了多项最新技术及多种抗干扰技术，运用等精度测量的原理，精心设计制造而成。这台监测器具有高精度转速测量、显示和高可靠的超速和反转保护功能。
    JX5031T03 正反转转速监测器具有以下特点:
1、可与本公司JX20、JX70系列多种输出形式的电涡流位移传感器配套。也可连接磁电式和其它转速传感器。
2、监测器采用独有的等精度测量方法，保证整个测量范围内的高精度。
3、能从较大的转子振动信号中有效分辨转速信号。
4、每转1个到4096个脉冲自由设定；2级报警控制继电器输出，报警控制方式可灵活设定；全部参数可设定，并有密码保护功能。
5、一路反转继电器输出，正反转状态可编程设定，方便安装调试。
6、转速测量值转换为带隔离的4～20mA模拟量输出。
7、采用进口集成电路，严格对元器件进行筛选；100%整机老化及测试，保证监测器的高可靠性。
8、独特的抗电磁干扰技术，电源抗干扰设计及软件故障自动恢复技术，保证监测器在各种恶劣条件下正常运行。
9、可以带通讯接口，与计算机联机。
10、外形尺寸160 (宽)×80 (高)×150 (深) mm，重0.8kg 。
11、安装开孔尺寸152 (宽)×78 (高) mm 。

主要技术指标
1、测量显示精度：±0.01%;
2、显示范围：0 ～99999（5位LED）;
3、测量信号频率范围：0.1～20kHz;
4、输入信号峰峰值：>1Vpp；
5、控制继电器接点容量：5A/220VAC或1A/220VDC;
6、显示刷新周期：0.3s;
7、测量控制周期：≤150ms(转速大于600RPM);
8、变送输出：4～20mA（负载≤750Ω）精度优于±0.03%F.S;
9、工作环境温度：-10～50℃;
10、工作环境湿度：5～90%无结露;
11、电源电压： 85V～264VAC 50/60Hz;
12、最大功率：≤10VA;
13、外供传感器电源：-24Vdc，短路限流25mA。
