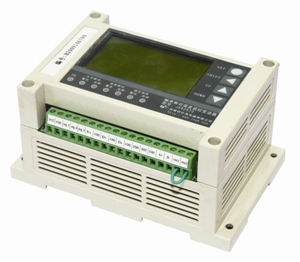

JX52573轴承振动温度监控变送器

< 返回上一页>

一、概述
JX52573轴承振动温度监控变送器配接JX73AT传感器用于实时在线监测机器轴瓦径向水平振动、垂直振动和轴瓦温度。JX52573轴承振动温度监控变送器具备就地显示、变送输出、继电报警输出等多项功能，其稳定性好，安装方便，人机界面非常友好。JX52573轴承振动温度监控变送器充分考虑了碎煤机的特殊工况及其工作环境，采用了多项专有技术使得测量准确性、抗干扰能力和工作可靠性大大加强。通过配套安装JX73AT+ JX52573监控器可以早期发现设备异常情况，及时处理，消除隐患，从而确保了设备安全可靠地运行，避免恶性事故的发生。

二、功能
1．采用优质LCM显示模块，参数设置非常方便；
2．适宜长期在线监测，无需现场维护；
3．体积小巧，标准DIN35导轨安装；
4．报警指示及警告、危险继电输出；
5．带有4～20mA变送电流输出；
6．量程、报警、危险值任意设置；
7．警告、危险报警具有闭锁和延时功能；
8．具有总报警功能，总报警能设置成或逻辑、与逻辑和三取二逻辑；
9．具有机器启动延时监控功能（默认延迟时间为1分钟）；
10. 支持软件升级，支持RS485串口通讯。

三、技术参数
1．显示方式： 128×64点阵LCM；
2．振动测量：
       测量类型：振幅位移值和振动烈度可设；
                 振动位移：0～700um内任意设置（EQP-P值）；
                 振动烈度：0～75mm/s内任意设置（均方根值）；
       测量频响：10～1KHz（-3dB）；
       幅值非线性：≤±５% 。
3．温度测量：
       测量量程：-50～+150℃范围内可设；
       测量精度：±0.5%×F.S 。
4．变送电流输出：
       4～20mA（负载≤750Ω）；
       变送精度0.05%；
5．继电器输出：
       DC 28V/5A 或 AC250V/5A；常开触点输出；
       具有报警迟滞、报警延时、报警闭锁功能；
6．工作环境温度： -10～50℃；
7．工作相对湿度： ≤85%非凝固；
8．工作电源： AC220V(本系统工作PE必须正确接地!);
9．安装方式： 35mm导轨安装或镙钉安装；
   A．外形尺寸：长145×宽90×厚72mm；
   B．镙钉安装孔位置尺寸： 135×69.5mm；安装孔径φ4mm；
10．配接传感器（监控变送器外供传感器电源）：
                  JX73AT振动温度传感器
                  1) 振动传感器灵敏度： 50mV/g ，输出0.5～3.5V
                  2) 温度传感器：PT100 ,-50～150℃对应输出0.5～3.5V
                  3) 振动测量方向：水平、垂直或任意
                  4）温度探头插入深度： 45～85mm自由压缩弹簧。

四、传感器的安装及使用

1．传感器的安装平面要平整干净，不能够有较厚或软质的油漆、铁锈等，以保证接触刚度。
2．为传感器安装所钻的孔必须与安装平面垂直，传感器测杆部分必须全部插入，传感器必须与安装平面紧密结合。
3．最好不要应用辅助安装平面，比如为了保持平整而专做一块垫块。如果这种情况不可避免，辅助安装平面应尽可能刚度高。
4．为避免机械损坏，传感器电缆应套在保护管内并固定。
5．用扳手将传感器锁死在机壳上，锁死力矩为87N•m。
6. 传感器标示Z向即传感器轴向为垂直振动测量方向，传感器标示X向即传感器出线方向为水平振动测量方向。

五、系统成套
  一台碎煤机通常配备以下产品成套：
    1）  JX73AT振动温度传感器                 2只
    2）  JX52573轴承振动温度监控变送器        2只
    3）  就地显示安装箱（可选件）            1只
