简介

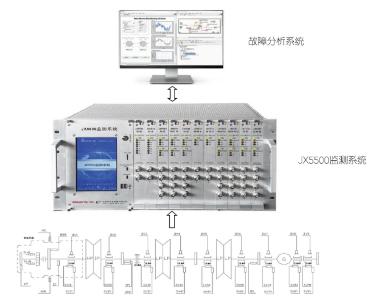

JX5500组合监测系统提供轴位移、胀差、轴振动、轴承振动、轴偏心、转速、工艺过程量等运行参数连续、在线监测功能，适用于发电机组、风机、压缩机等旋转机械状态监测和保护应用。JX5500监测系统的设计完全符合国标及API670、API678 标准对该类系统的要求，对早期发现机器故障，如不平衡、不对中、轴裂纹、轴承失效等提供重要信息。JX5500监测系统抗电磁干扰设计，具有其它系统所不具备的功能性和高可靠性。
1.与本公司JX20XL、JX70系列电涡流位移传感器配套，可配接EMERSON EPRO、Bently Nevada进口品牌及其它国产电涡流位移传感器；
2.与本公司JX60、JX32等系列振动传感器配套，可配接其它同类进口品牌及国产振动传感器；
3.与本公司JX71等系列转速传感器配套，可配接其它同类进口品牌及国产转速传感器；
4.每个功能监测模块均独立工作，互不影响；
5.带电气隔离变送输出；
6.有修正功能，可对传感器的误差进行修正，帮助提高测量和控制精度；
7.无需打开机箱，通过系统监测模块设定参数：量程设定、修正设定、报警值设定、报警延时设定等；
8.传感器及模块自诊断，故障时自动屏蔽报警继电器动作；
9.具有多个通信接口，可组成网络化监测系统；
10.采用19英寸标准机箱，内部设计均采用先进工艺，降低了功耗及故障率；
11.严格老化筛选：整机高低温及长期通电老化测试，保证仪表的高可靠性；
12.抗电磁干扰及软件故障自动恢复技术，保证仪表在各种恶劣条件下正常运行。

功能特点
1、双路冗余电源可靠供电，交直流兼容；
2、系统监测模块带有触摸屏显示监测界面，可本地设置组态；
3、系统模块带有键相功能，整周期采样测量更加准确；
4、先进的多核处理器架构，可在本地进行快速振动信号分析；
5、预留11个插槽供插入功能模块，多达44个测点；
6、每个功能模块具有多个继电器输出，可灵活配置；
7、支持转速三取二测量功能和超速测量；
8、缓冲输出可接入第三方TDM，不影响系统可靠运行；
9、具有信号特征值显示、棒图显示实时监测功能；
10、具有瞬态、动态数据记录功能，能记录起停机数据，再现振动波形；
11、具有时域波形、频谱图、轴心轨迹、包络解调谱等振动分析功能；
12、具有历史趋势记录分析功能；
13、具有报警记录和事件记录功能；
14、丰富的通信接口，支持PC端监测显示，支持远程配置和数据库服务器等功能；

型号规格

1、必选的监测模块

框架JX5500-01-00：19英寸EIA导轨或面板安装，高度6U，带7寸显示屏，可插入11个功能监测模块

双路电源模块JX5501-01-00：交直流兼容供电，250W×2

系统监测模块JX5502-01-00：多核CPU，显示分辨率1024*600；Micro SD、USB、TCP/IP、RS485接口；支持键相测量功能；显示监测画面、组态功能

2、可选的监测模块

轴位移监测模块JX5514-01-00：四通道轴位移监测，支持线性修正功能；四个继电报警输出，四路变送电流输出；频率响应：-3dB@1.2Hz；测量准确度：≤±0.33%FS

轴振动监测模块JX5524-01-00：四通道径向振动监测；四个继电报警输出，四路变送电流输出；频率响应：4 Hz~4000Hz或0.2~200Hz（摆度）；测量准确度：≤±0.33%FS

转速监测模块JX5532-01-00：双通道转速监测模块，转速、正反转、零转速测量功能,支持三取二测量功能；多个继电报警输出，两路变送电流输出；频率范围：0.0167Hz~20kHz

超速监测模块JX5534-01-00：四通道超速监测模块，支持三取二和四取三测量功能；多个继电报警输出，带变送电流输出；频率范围：0.0167Hz~20kHz

胀差监测模块JX5544-01-00：四通道胀差监测，支持线性修正功能；四个继电报警输出，四路变送电流输出；频率响应：-3dB@1.2Hz；测量准确度：≤±0.33%FS

轴承振动监测模块JX5554-01-00：四通道轴承振动监测模块，可接入加速度与速度传感器；四个继电报警输出，四路变送电流输出；滤波参数可设

轴偏心监测模块JX5562-01-00：双通道轴偏心监测；两个继电报警输出，两路变送电流输出；频率响应：-3dB@15.6Hz；测量准确度：≤±0.33%FS

温度监测模块JX5574-01-00：四通道温度监测模块，连接RTD热电阻，提供温度测量功能；四个继电报警输出，四路变送电流输出；频率响应：-3dB@1.2Hz；测量准确度：±1°C @ 25°C

过程量监测模块JX5584-01-00：四通道过程量监测模块，连接4~20mA电流或0~10V电压输入；四个继电报警输出，四路变送电流输出；频率响应：-3dB@1.2Hz；测量准确度：0.02‰FS @ 25°C
